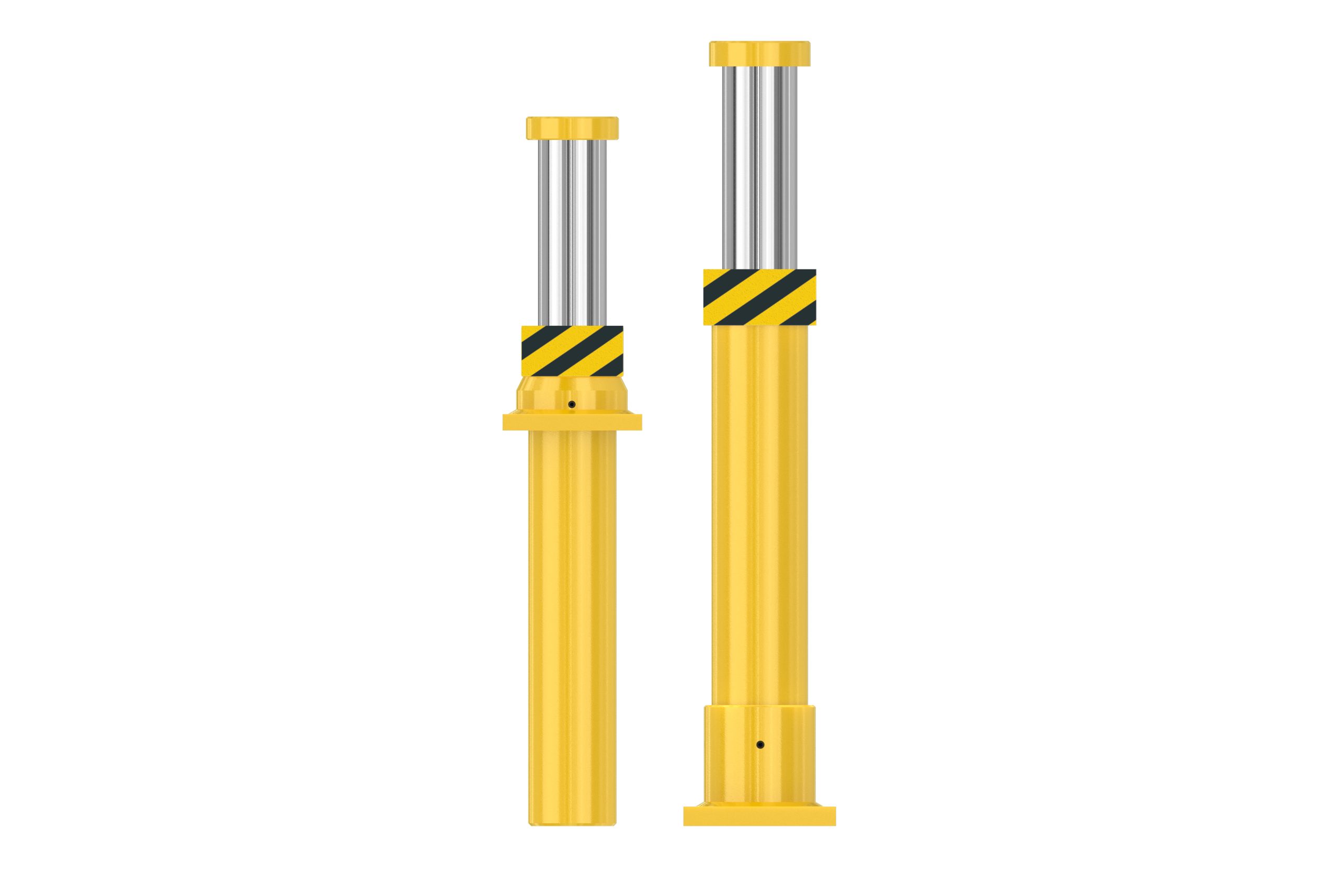

HI系列-重型油压缓冲器

HI系列-重型油压缓冲器

HI 系列是为重型机械设备的安全而设计的，广泛应用于港口、铁路、钢铁等行业，其特性为缸径大，吸收能量高等优点，能够有效降低重型机械设备的运动载荷。 HI 系列采用气液分离式结构，利用氮气进行复归，维护简单。其工作原理是当撞击头受外力撞击时，活塞杆下移压迫液压油经过节流孔，产生阻尼力， 同时液压油挤压气室的氮气，当负载移除时，高压氮气会压迫液压油推动活塞上移，使活塞杆复位，完成一次工作循环。

Category:
  • 材质━━

                   外管：碳钢烤漆处理增强防锈性能

                  轴心：坚硬的镀铬处理+特殊的密封件使之拥有更长的使用寿命

  • 温度范围━━  -10~+80°C
  • 安装方式━━ CJAC 为您提供法兰、脚架等安装方式
  • 特殊需要━━   CJAC可根据您的使用情况进行特殊定制
型号 行程
mm		 最大吸收能量
Nm(ET)		 最大冲击力
N		 恢复力 重量
kg		 A
mm		 A1
mm		 P
mm
拉伸
kN		 压缩
Kn
HI75-50 50 10000 250 1.65 18 - 312 322 210
HI75-100 100 20000 250 1.65 18 - 447 457 262
HI75-150 150 30000 250 1.65 18 - 593 603 312
HI75-200 200 40000 250 1.65 18 - 743 753 362
HI75-400 400 80000 250 1.65 18 - 1333 1343 562
HI100-100 100 40000 500 3 45 - 464 479 282
HI100-200 200 80000 500 3 45 - 734 749 382
HI100-250 250 100000 500 3 45 - 864 879 440
HI100-300 300 120000 500 3 45 - 1004 1019 502
HI100-400 400 160000 500 3 45 - 1274 1289 602
HI100-500 500 200000 500 3 45 - 1534 1549 702
HI120-100 100 60000 645 4 60 - 458 473 292
HI120-150 150 82000 645 4 60 - 578 593 342
HI120-200 200 105000 645 4 60 - 708 723 392
HI120-500 500 275000 645 4 60 - 1478 1493 712
HI120-1000 1000 510000 600 4 60 - 2758 2773 1335
颜色

黄色
表面处理

烤漆
