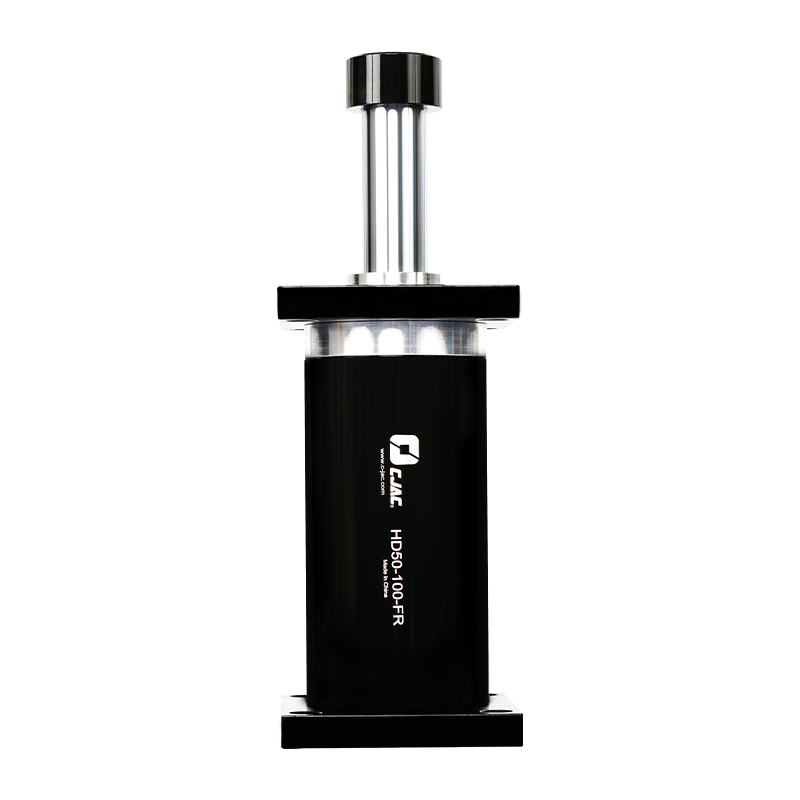

HD系列-重型油压缓冲器

HD系列-重型油压缓冲器

HD 重型油压缓冲器为大型机械设备提供一个安全的作业环境。在符合工业安全的标准为前提之下，CJAC 设计了大缸径、长行程、高吸收能量的重型油压缓冲器应用于各种不同条件的作业环境，实现了大型机械设备稳定的线性减速。

Category:
  • 材质━━

                   外管：镀锌处理增强防锈性能

                  活塞杆：坚硬的镀铬处理+特殊的密封件使之拥有更长的使用寿命

       活塞：使用耐磨性能俱佳的材料来保证持久稳定的缓冲效果



  • 温度范围━━  -10~+80°C
  • 安装方式━━ CJAC 为您提供法兰、脚架等安装方式
  • 特殊需要━━   CJAC可根据您的使用情况进行特殊定制
型号 行程
mm		 活塞径
mm		 最大吸收能量
Nm(ET)		 最大反作用力
N		 小时吸收能量
Nm(ETC)		 水平安装 垂直安装 最大片角度
A
mm		 B
mm		 P
mm		 A
mm		 B
mm		 P
mm		 紧急场所 恒定负载
HD40-050 50 40 3,000 80,000 90,000 298 206 236 298 206 236 2.5° 2.5°
HD40-100 100 40 6,000 80,000 180,000 398 256 286 448 306 336 2.5° 2.0°
HD40-150 150 40 9,000 80,000 270,000 498 306 336 548 356 386 2.5° 2.0°
HD40-200 200 40 12,000 80,000 360,000 598 356 386 648 406 436 2.5° 2.0°
HD40-250 250 40 16,000 80,000 480,000 698 406 436 798 506 536 2.5° 1.0°
HD40-300 300 40 19,000 80,000 570,000 798 456 486 908 566 596 2.5° 1.0°
HD40-350 350 40 22,000 80,000 660,000 898 506 536 998 606 636 2.0° 1.0°
HD40-400 400 40 25,000 80,000 750,000 1008 566 596 1128 686 716 2.0° 0.5°
HD40-450 450 40 28,000 80,000 840,000 1118 626 656 1298 806 836 1.5° 0.5°
HD40-500 500 40 32,000 80,000 960,000 1228 686 716 1348 806 836 1.5° 0.5°
HD40-600 600 40 38,000 80,000 950,000 1448 806 836 1568 926 956 1.0° 0.5°
HD40-650 650 40 41,000 80,000 1,025,000 1558 866 896 1738 1046 1076 1.0° 0.5°
HD40-700 700 40 44,000 80,000 1,100,000 1668 926 956 1848 1106 1136 1.0° 0.5°
HD40-750 750 40 48,000 80,000 1,200,000 1778 986 1016 1958 1166 1196 1.0° 0.5°
HD40-800 800 40 51,000 80,000 1,275,000 1888 1046 1076 2068 1226 1256 1.0° 0.5°
HD40-900 900 40 50,000 80,000 1,000,000 2108 1166 1256 2283 1341 1371 1.0° 0.5°
HD40-1000 1000 40 48,000 80,000 960,000 2328 1286 1316 2568 1526 1556 1.0° 0.5°
HD40-1100 1100 40 45,000 80,000 900,000 2548 1406 1436 2788 1646 1676 1.0° 0.5°
HD40-1200 1200 40 43,000 80,000 860,000 2768 1526 1556 2993 1751 1781 1.0° 0.5°
HD50-050 50 50 4,000 120,000 120,000 310 218 248 310 218 248 2.5° 2.5°
HD50-100 100 50 9,000 120,000 270,000 409 267 297 459 317 347 2.5° 2.0°
HD50-150 150 50 14,000 120,000 420,000 509 317 347 544 352 382 2.5° 2.0°
HD50-200 200 50 19,000 120,000 570,000 609 367 397 659 417 447 2.5° 2.0°
HD50-250 250 50 24,000 120,000 720,000 709 417 447 809 517 547 2.5° 1.0°
HD50-300 300 50 28,000 120,000 840,000 809 467 497 909 567 597 2.5° 1.0°
HD50-350 350 50 33,000 120,000 990,000 909 517 547 1019 627 657 2.0° 1.0°
HD50-400 400 50 38,000 120,000 1,140,000 1009 567 597 1129 687 717 2.0° 0.5°
HD50-450 450 50 43,000 120,000 1,290,000 1119 627 657 1299 807 837 1.5° 0.5°
HD50-500 500 50 48,000 120,000 1,440,000 1229 687 717 1409 867 897 1.5° 0.5°
HD50-600 600 50 57,000 120,000 1,425,000 1449 807 837 1629 987 1017 1.0° 0.5°
HD50-700 700 50 67,000 120,000 1,675,000 1669 927 957 1849 1107 1137 1.0° 0.5°
HD50-800 800 50 76,000 120,000 1,700,000 1889 1047 1077 2129 1287 1317 1.0° 0.5°
HD50-900 900 50 72,000 100,000 1,440,000 2109 1167 1197 2369 1427 1457 1.0° 0.5°
HD50-1000 1000 50 72,000 90,000 1,080,000 2329 1287 1317 2569 1527 1557 1.0° 0.5°
HD50-1100 1100 50 68,000 80,000 1,020,000 2569 1427 1457 2819 1677 1707 1.0° 0.5°
HD50-1200 1200 50 64,000 67,000 960,000 2769 1527 1557 3169 1927 1957 1.0° 0.5°
HD50-1300 1300 50 61,000 60,000 915,000 3019 1677 1707 3419 2077 2107 1.0° 0.5°
HD50-1400 1400 50 57,000 56,000 855,000 3369 1927 1957 3669 2227 2257 1.0° 0.5°
HD75-050 50 75 9,600 240,000 288,000 318 226 258 318 226 258 2.0° 2.0°
HD75-100 100 75 19,200 240,000 576,000 418 276 308 418 276 308 2.0° 1.5°
HD75-150 150 75 28,800 240,000 864,000 540 348 380 540 348 380 2.0° 1.5°
HD75-200 200 75 38,400 240,000 1,152,000 618 376 408 718 476 508 1.5° 1.0°
HD75-250 250 75 48,000 240,000 1,440,000 718 426 458 868 576 608 1.5° 0.5°
HD75-300 300 75 57,600 240,000 1,728,000 818 476 508 918 576 608 1.5° 0.5°
HD75-350 350 75 67,200 240,000 2,016,000 968 576 608 1070 678 710 1.5° 0.5°
HD75-400 400 75 76,800 240,000 2,304,000 1069 627 659 1171 729 761 1.5° 0.5°
HD75-450 450 75 86,400 240,000 2,592,000 1170 678 710 1322 830 862 1.5° 0.5°
HD75-500 500 75 94,000 235,000 2,350,000 1271 729 761 1474 932 964 1.5° 0.5°
HD75-600 600 75 112,800 235,000 2,820,000 1472 830 862 1675 1033 1065 1.0° 0.5°
HD75-700 700 75 136,900 230,000 3,420,000 1674 932 964 1924 1182 1214 1.0° 0.5°
HD75-800 800 75 134,000 195,000 2,680,000 1875 1033 1065 2024 1182 1214 1.0° 0.5°
HD75-900 900 75 134,000 185,000 2,680,000 2124 1182 1214 2424 1482 1514 1.0° 0.5°
HD75-1000 1000 75 134,000 170,000 2,010,000 2324 1282 1314 2604 1562 1594 1.0° 0.5°
HD75-1100 1100 75 134,000 160,000 2,010,000 2524 1382 1414 2874 1732 1764 1.0° 0.5°
HD75-1200 1200 75 134,000 150,000 2,010,000 2724 1482 1514 3140 1898 1930 1.0° 0.5°
HD75-1400 1400 75 134,000 140,000 2,010,000 3274 1832 1864 3624 2182 2214 0.8° 0.3°
HD75-1500 1500 75 130,000 140,000 1,300,000 3490 1948 1980 3874 2332 2364 0.8° 0.3°
HD75-1600 1600 75 120,000 140,000 1,200,000 3724 2082 2114 4074 2432 2464 0.6° 0.2°
HD75-1800 1800 75 120,000 140,000 1,200,000 4174 2332 2364 4574 2732 2764 0.5° 0.2°
HD100-050 50 100 15,500 360,000 465,000 425 313 363 425 313 363 2.0° 2.0°
HD100-100 100 100 31,000 360,000 930,000 525 363 413 525 363 413 2.0° 1.5°
HD100-150 150 100 46,500 360,000 1,395,000 625 413 463 625 413 463 2.0° 1.5°
HD100-200 200 100 62,000 360,000 1,860,000 725 463 513 755 493 543 1.5° 1.0°
HD100-250 250 100 77,500 360,000 2,325,000 825 513 563 865 553 603 1.5° 0.5°
HD100-300 300 100 93,000 360,000 2,790,000 1000 638 688 1000 638 688 1.5° 0.5°
HD100-400 400 100 124,000 360,000 3,720,000 1200 738 788 1200 738 788 1.5° 0.5°
HD100-500 500 100 155,000 360,000 4,650,000 1405 843 893 1405 843 893 1.5° 0.5°
HD100-600 600 100 186,000 360,000 4,650,000 1605 943 993 1635 973 1023 1.5° 0.5°
HD100-700 700 100 217,000 360,000 5,425,000 1805 1043 1093 1845 1083 1133 1.0° 0.5°
HD100-800 800 100 248,000 360,000 4,960,000 2015 1153 1203 2065 1203 1253 1.0° 0.5°
HD100-900 900 100 279,000 360,000 5,580,000 2215 1253 1303 2295 1333 1383 1.0° 0.5°
HD100-1000 1000 100 250,000 300,000 5,000,000 2415 1353 1403 2515 1453 1503 1.0° 0.5°
HD100-1200 1200 100 212,000 212,000 3,180,000 2815 1553 1603 2965 1703 1753 1.0° 0.5°
HD125-050 50 125 23,000 552,000 690,000 447 325 385 447 325 385 2.0° 2.0°
HD125-100 100 125 46,000 552,000 1,380,000 577 405 465 577 405 465 2.0° 1.5°
HD125-150 150 125 69,000 552,000 2,070,000 712 490 550 712 490 550 2.0° 1.5°
HD125-200 200 125 92,000 552,000 2,760,000 842 570 630 842 570 630 1.5° 1.0°
HD125-250 250 125 115,000 552,000 2,875,000 977 655 715 977 655 715 1.5° 0.5°
HD125-300 300 125 138,000 552,000 3,450,000 1117 745 805 1117 745 805 1.5° 0.5°
HD125-400 400 125 185,000 552,000 4,625,000 1387 915 975 1387 915 975 1.5° 0.5°
HD125-500 500 125 231,000 552,000 5,775,000 1657 1085 1145 1657 1085 1145 1.5° 0.5°
HD125-600 600 125 277,000 552,000 5,540,000 1927 1255 1315 1927 1255 1315 1.5° 0.5°
HD125-700 700 125 325,000 552,000 6,500,000 2142 1370 1430 2142 1370 1430 1.0° 0.5°
HD125-800 800 125 370,000 552,000 5,550,000 2412 1540 1600 2412 1540 1600 1.0° 0.5°
HD125-900 900 125 415,000 552,000 6,225,000 2672 1700 1760 2672 1700 1760 1.0° 0.5°
HD125-1000 1000 125 460,000 552,000 4,600,000 2982 1910 1970 2982 1910 1970 1.0° 0.5°
HD125-1200 1200 125 410,000 410,000 4,100,000 3462 2190 2250 3462 2190 2250 1.0° 0.5°
HD160-050 50 160 37,000 900,000 270,000 472 352 422 472 352 422 2.0° 2.0°
HD160-100 100 160 75,000 900,000 750,000 572 402 472 572 402 472 2.0° 1.5°
HD160-150 150 160 112,000 900,000 1,120,000 682 462 532 682 462 532 2.0° 1.5°
HD160-200 200 160 150,000 900,000 1,500,000 802 532 602 802 532 602 1.5° 1.0°
HD160-250 250 160 190,000 900,000 1,900,000 912 592 662 912 592 662 1.5° 0.5°
HD160-300 300 160 220,000 900,000 2,200,000 1032 662 732 1032 662 732 1.5° 0.5°
HD160-400 400 160 300,000 900,000 3,000,000 1252 782 852 1252 782 852 1.5° 0.5°
HD160-500 500 160 380,000 900,000 3,800,000 1482 912 982 1482 912 982 1.5° 0.5°
HD160-600 600 160 455,000 900,000 4,550,000 1712 1042 1112 1712 1042 1112 1.5° 0.5°
HD160-700 700 160 530,000 900,000 5,300,000 1942 1172 1242 1942 1172 1242 1.0° 0.5°
HD160-800 800 160 605,000 900,000 3,025,000 2172 1302 1372 2172 1302 1372 1.0° 0.5°
HD160-900 900 160 680,000 900,000 3,400,000 2402 1432 1502 2402 1432 1502 1.0° 0.5°
HD160-1000 1000 160 795,000 900,000 3,975,000 2632 1562 1632 2632 1562 1632 1.0° 0.5°
HD160-1200 1200 160 800,000 800,000 4,000,000 3092 1822 1892 3092 1822 1892 1.0° 0.5°
